Силовой модуль Импульс Модуль CM100N в Самаре
В наличии
Цена по запросу
Характеристики
Основные характеристики
- Тип ИБП Принцип работы ИБП по степени защиты нагрузки от сбоев сети, например двойного преобразования (on-line), линейно-интерактивный (line-interactive), резервный (off-line)
- двойного преобразования (on-line)
- Способ установки
- в стойку
- Количество резервных модулей (N+x)
- настраивается
- Артикул
- MGM1041
Параметры выхода
- Полная выходная мощность Полная мощность устройства, включающая активную и реактивную составляющие. Она показывает, сколько энергии оборудование может подать на нагрузку, включая реактивную составляющую генерируемую нагрузкой. Примеры значений: 0,5–1,5 кВА — маломощные офисные и бытовые приборы 2–15 кВА — серверные и промышленные системы среднего размера 20 кВА и более — крупные промышленные установки и модульные комплексы
- 100 кВА
- Активная выходная мощность Максимальная активная мощность, которую устройство может отдавать на подключённые нагрузки без перегрузки. Важно для правильного расчёта подключаемого оборудования. Примеры значений: 0,3–1 кВт — маломощные офисные и бытовые приборы 2–10 кВт — серверные и промышленные системы среднего размера 10 кВт и более — крупные промышленные установки и модульные комплексы
- 100 кВт
- Выходной коэффициент мощности Соотношение активной мощности, которую устройство может отдавать на нагрузку, к полной мощности. Показывает, насколько эффективно ИБП или другое оборудование использует подаваемую энергию. Чем выше данный коэффициент, тем большую активную мощность ИБП может подавать на нагрузку. Примеры значений: 0,6–0,7 — стандартные офисные и бытовые устройства 0,8–0,9 — серверные и промышленные модели средней мощности 1,0 — высокоэффективные промышленные и модульные системы
- 1
- Число фаз (выход) Указывает тип выходного электропитания устройства (однофазное или трёхфазное) и определяет совместимость с подключаемым оборудованием и электрической сетью
- 3
- Форма выходного сигнала Тип формы напряжения на выходе ИБП, определяющий совместимость с оборудованием, например чистая синусоида, аппроксимированная синусоида
- чистая синусоида
- Крест-фактор Показатель соотношения пикового и среднеквадратичного значения тока нагрузки, который помогает оценить, насколько пиковые нагрузки могут влиять на работу ИБП и подключённого оборудования.Примеры значений:3:1, 4:1 — стандартные офисные и бытовые нагрузки5:1, 6:1 — для серверов и оборудования с высокими пиковыми токами
- 3:1
- Выходное номинальное напряжение Напряжение, которое устройство подаёт на подключённые приборы. Важно, чтобы оборудование работало стабильно и безопасно.Примеры значений:220 В — обычная бытовая и офисная техника230–240 В — промышленные и международные сети110 В — для некоторых стран и специальных устройств
- 400 В
Параметры входа
- Число фаз (вход) Количество фаз переменного тока, подаваемого на устройство. Эта характеристика важна для правильного подключения к сети и стабильной работы оборудования. Примеры значений: 1 фаза — бытовые и офисные приборы, небольшие устройства 3 фазы — промышленные и серверные системы средней и большой мощности 1/3 фазы (поддержка обеих схем) — универсальные модели для разных сетей
- 3
- Входное напряжение (детально) Минимальное и максимальное напряжение сети, при котором ИБП может стабильно работать и корректно заряжать батареи (ИБП не переходит в режим работы от АКБ). Эта характеристика показывает, насколько ИБП устойчив к колебаниям входного напряжения. Чем шире это диапазон тем реже ИБП будет переключаться на работу от АКБ при колебаниях напряжения на входе и использовать ресурс батарей.мПримеры значений:160–286 В, 170–300 В — офисные и серверные ИБП220–415 В — промышленные и высокомощные модели
- линейное напряжение
- Фильтрация помех Встроенные фильтры уменьшают шумы и радиопомехи в сети, обеспечивая стабильную работу подключённой техники
- нет
Параметры АКБ
- Средняя точка
- есть
- Напряжение АКБ Номинальное напряжение шины АКБ, от которого зависит требуемое количество АКБ в одной линейке. Например если указано Напряжение шины АКБ 192В, то в одной линейке последовательно соединенных аккумуляторов напряжением 12В их количество должно быть равным 192/12=16 шт. Эта характеристика важна для корректного определения количества АКБ, которые должны быть собраны в одну последовательную цепь (линейку). При неверном количестве АКБ в линейке ИБП будет работать некорректно и возможен выход АКБ и ИБП из строя.
- 0 В
Системные характеристики
- Наличие байпас
- нет
- Автоматический By-pass Режим автоматического переключения нагрузки напрямую на сеть при неисправности или перегрузке
- нет
- Холодный старт Возможность включения ИБП и подачи питания на нагрузку только от аккумуляторов при отсутствии входной сети.
- нет
- Совместная работа с генератором Позволяет использовать ИБП вместе с бензиновым или дизельным генератором без сбоев, поддерживая стабильное питание нагрузки. Данная функция, как правило, включает в себя возможность снижения потребляемой от генератора мощности (например, путем отключения заряда АКБ), а также возможность плавного наброса нагрузки на генератор при включении ИБП или при переключении ИБП из режима АКБ в нормальный (работа от входной сети/генератора) режим.
- есть
Опции/Интерфейсы
- ЖК-дисплей Наличие жидкокристаллического экрана для отображения параметров и настройки ИБП, например напряжение, нагрузка, уровень заряда
- нет
- Интерфейс USB Порт на ИБП для подключения к компьютеру или серверу, позволяющий отслеживать состояние ИБП, управлять питанием и получать уведомления о сбоях. Примеры значений: Да — порт USB есть, поддерживается управление и мониторинг Нет — USB отсутствует, управление только вручную или через другие интерфейсы
- нет
- RS232 Последовательный порт для подключения к ПК и мониторинга параметров
- нет
Характеристики внешней среды
- Допустимая влажность
- 95 %
- Влажность (детально) Диапазон относительной влажности, при котором ИБП может работать без риска конденсации, повреждений или снижения надёжности.Примеры значений:20–80 % без конденсации — стандартные офисные и бытовые модели10–90 % без конденсации — промышленные и серверные ИБП5–95 % с ограниченной конденсацией — модели с усиленной защитой для сложных условий
- 0 - 95 % при 0...+40 ⁰С (без конденсации)
- Рабочая температура до Диапазон температур, при которых ИБП может нормально работать без перегрева или повреждений. Соблюдение этих условий обеспечивает стабильную работу устройства и продлевает срок службы батарей.Примеры значений:0 °C … +40 °C — стандартные офисные и бытовые ИБП–5 °C … +50 °C — промышленные и серверные модели–10 °C … +55 °C — усиленная защита для сложных условий эксплуатации
- 40 °C
- Расширенная рабочая температура
- 0 – +40 °C
Массо-габаритные характеристики
- Ширина
- 511 мм
- Глубина
- 785 мм
- Высота
- 140 мм
- Высота в U Стандартная единица измерения высоты оборудования для установки в стойку (1 U = 44,45 мм). Позволяет правильно планировать размещение модулей и устройств в серверных шкафах. Примеры значений: 1 U, 2 U, 3 U — компактные ИБП и серверные модули 4 U, 6 U — средние устройства для офисов и серверных 10 U и более — крупные промышленные и модульные системы
- 3
- Масса
- 45 кг
Производитель
- Страна
- Китай, Россия
Особенности
| Название | Артикул | Описание |
|---|---|---|
| СМ100N | MGM1041 | с нейтралью |
| СМ100L | MGM1042 | без нейтрали |

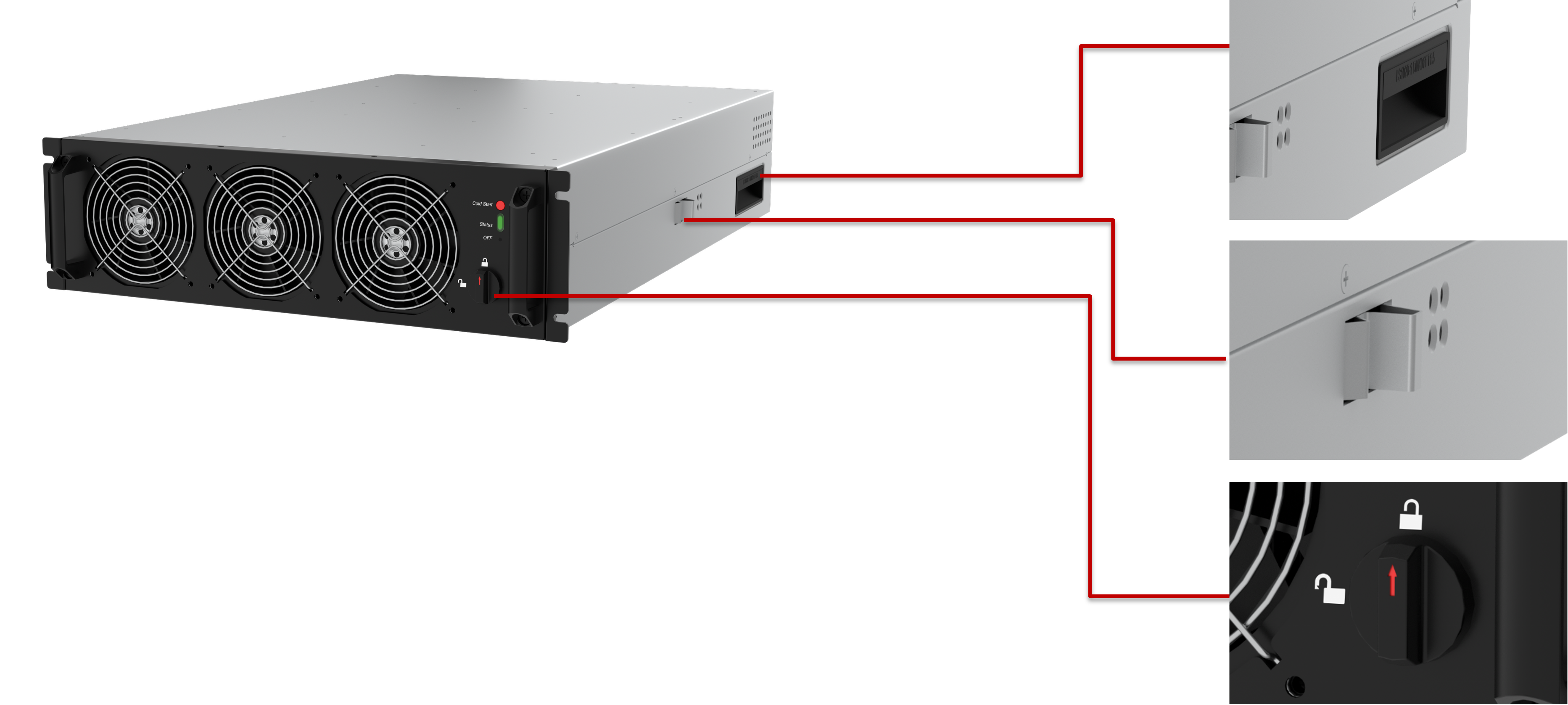

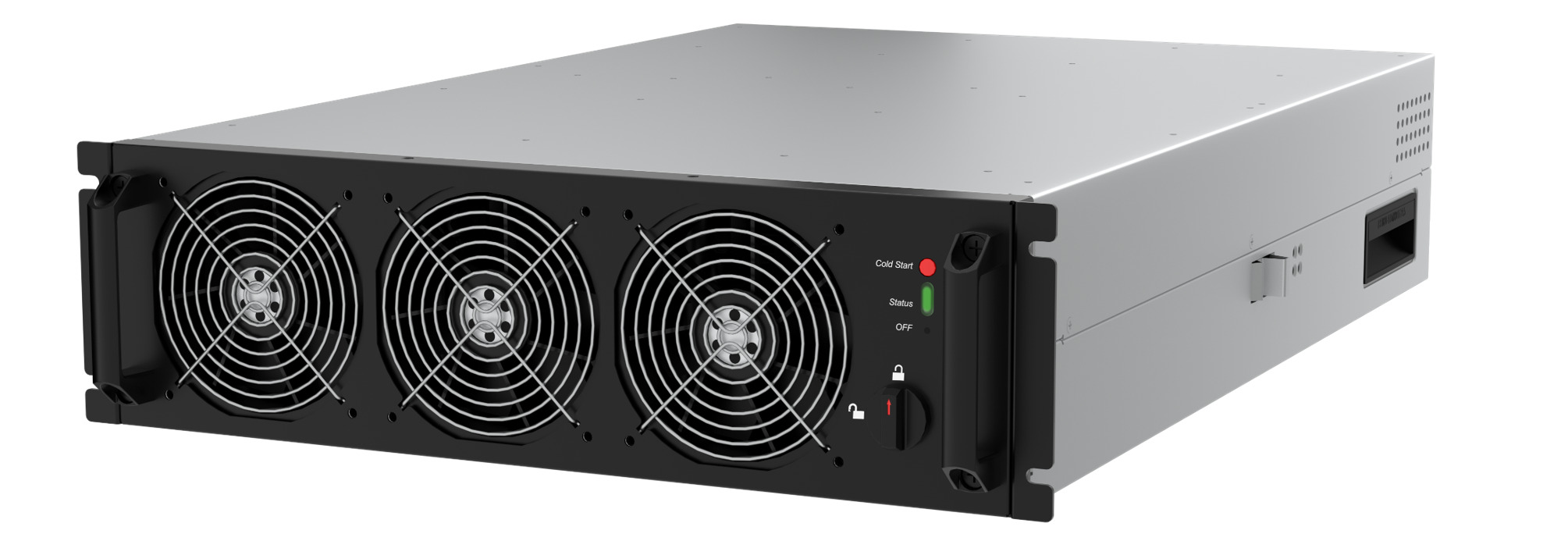

Внешний вид Силовой модуль для серии МОДУЛЬ СТ
- Конструкция нового поколения, выполненная как единое 100кВт решение.
- Защита изоляции контактов устройств, таких как IGBT, от воздушного потока, предотвращающая короткое замыкание, вызванное пылью или внешними предметами.
- Новейшие версии прошивок, которые исключают возможность нестыковки версий программного обеспечения.
- Кнопка «Cold Start» (холодный старт) на каждом силовом модуле. Кнопка «Cold Start» предназначена для включения силового модуля в работу при отсутствии питающей сети на входе ИБП и подключенном батарейном массиве. При нажатии на эту кнопку происходит запуск модуля с использованием энергии подключенных к ИБП аккумуляторных батарей.

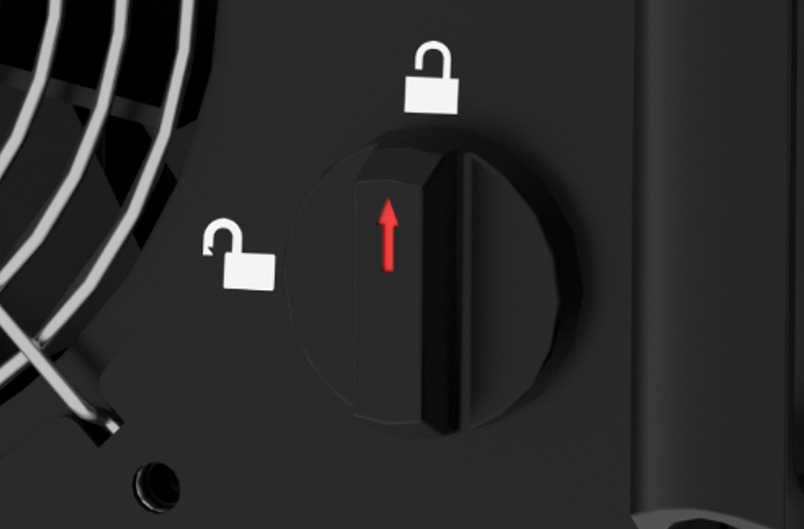

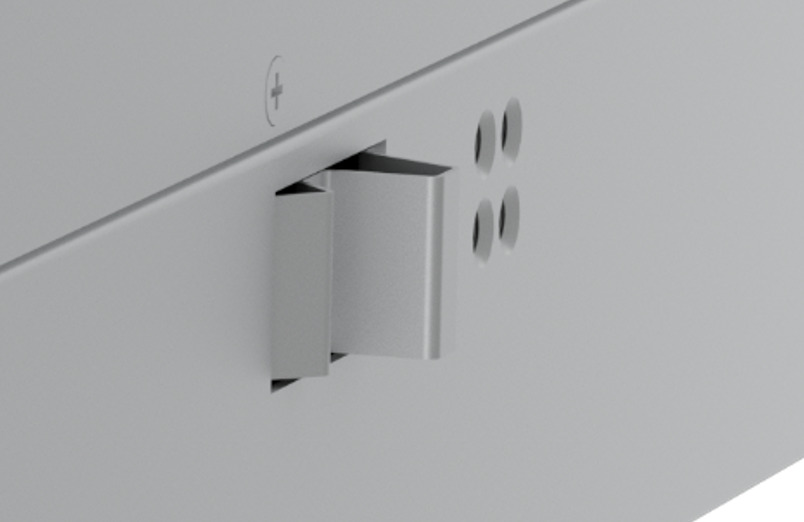

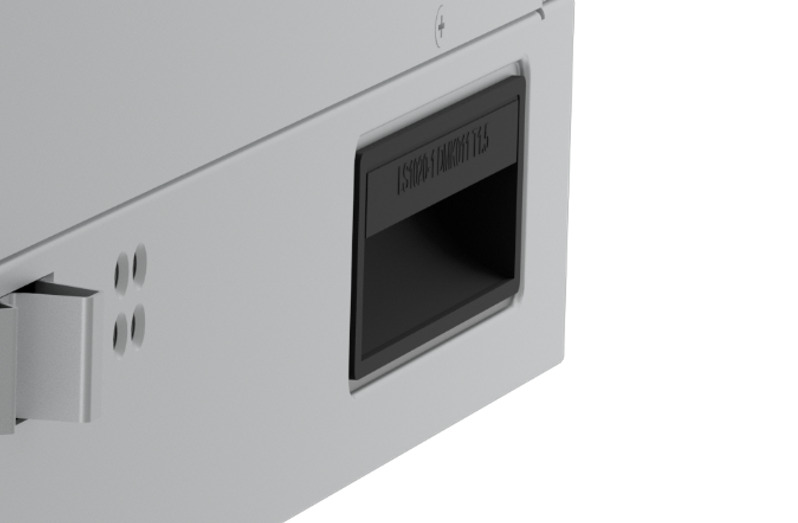

- Модернизированная эргономика и безопасность обслуживания благодаря боковым стопорным ушкам.

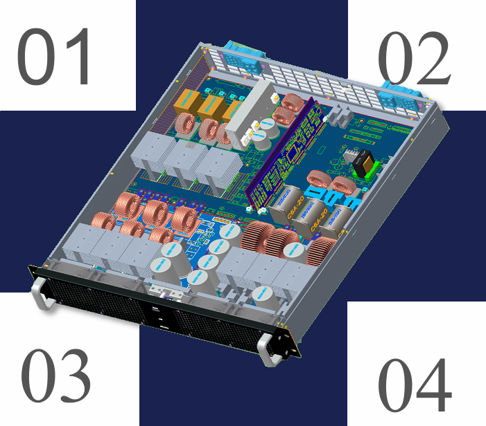

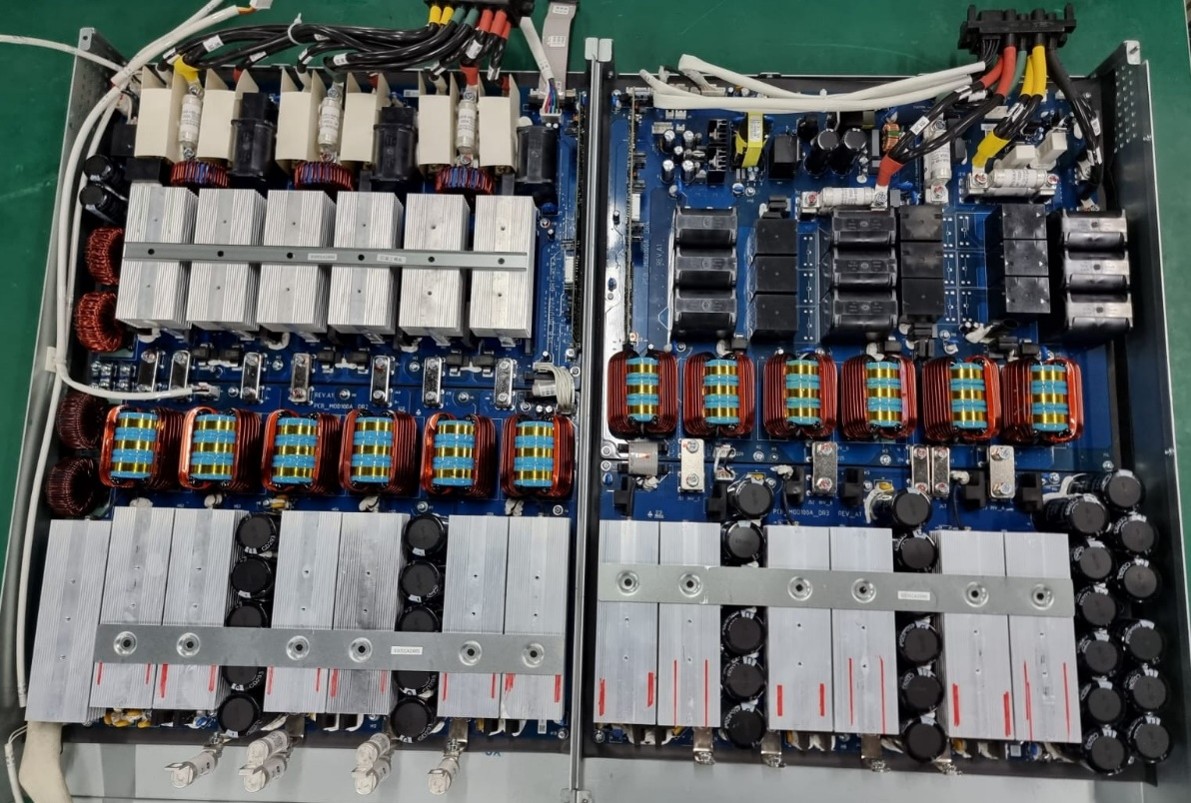

Внутреннее устройство Силовой модуль для серии МОДУЛЬ СТ
Модели
Силовой блок МОДУЛЬ СМ100N, эффективность 96,5% - серийный выпуск.
Силовой блок МОДУЛЬ СМ100L, эффективность 96,5% - серийный выпуск.
Силовой блок МОДУЛЬ СМ100E, эффективность 97% - 2026 год.
Технологии
Высоко интегрированная двухсторонняя печатная плата
Высоко интегрированная двухсторонняя печатная плата
Высоко интегрированная двухсторонняя печатная плата
Высоко интегрированная двухсторонняя печатная плата
Высоко интегрированная двухсторонняя печатная плата
Высоко интегрированная двухсторонняя печатная плата

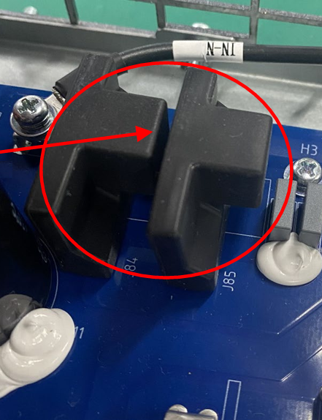

ЗАЩИТА ЭЛЕМЕНТОВ ПЛАТЫ
Полная защита плат управления

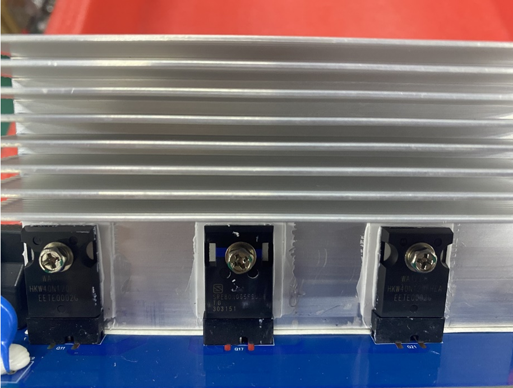

Защита на уровне устройства
ИСПЫТАНИЯ
ИБП тестируется автоматически (исключая ошибки ручного управления): функциональный тест, логический тест, нагрузочный тест, настройка параметров и т.д. 20 минут на один ИБП.После теста ATE ИБП проходит тест на прогрев (полная нагрузка) в течение 2 часов.
