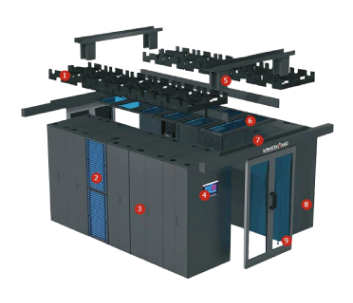

ИМЦОД – Интегрированный модуль для малых и средних центров обработки данных в Самаре

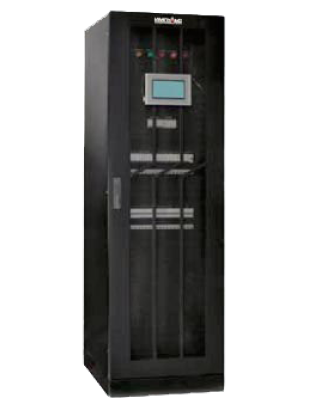

Система распределения электропитания – Модуль прецизионной системы распределения мощности

• 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
• Управление спереди, обслуживание сзади, просто и удобно;
• Мониторинг напряжения, функция звукового и светового оповещения приобрыве питания;
• Функция EPO – опциональная. Может отключить электропитание в аварийной ситуации;
• Протокол связи Modbus позволяет легко подключить ИБП к внешней системе мониторинга и аналитики энергопотребления;
• Выходной автоматический выключатель с горячей заменой, который может обслуживаться без прерывания электропитания – опционально;
• Возможность использования оборудования стандартной или модульной архитектуры позволяет существенно сократить расходы на обслуживание;
• Возможность отключать нагрузки различного уровня через контроллер или систему мониторинга.

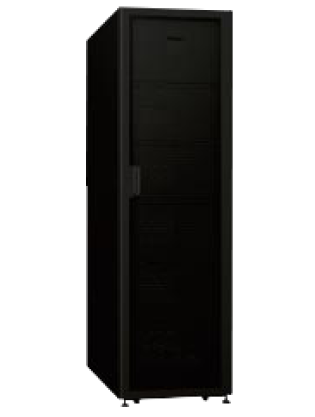

Шкафы и организация системы разделения воздушных потоков внутри ЦОД

• Продукты соответствуют ANSl/EIA; RS-310-D; IEC297-2; DIN41491:PART1; DIN41494; PART7; GB/T3047.2-92; совместимы с ETSI стандартом;
• Передняя и задняя двери имеют сотовую шестиугольную перфорацию, площадь воздухопотока составляет 75% от площади дверей;
• Благодаря использованию качественной холоднокатаной стали и спроектированной крепкой рамы, статическая несущая нагрузка шкафа составляет 1300 кг;
• Различные размеры шкафов прекрасно совместимы с системой разделения воздушных потоков внутри ЦОД.

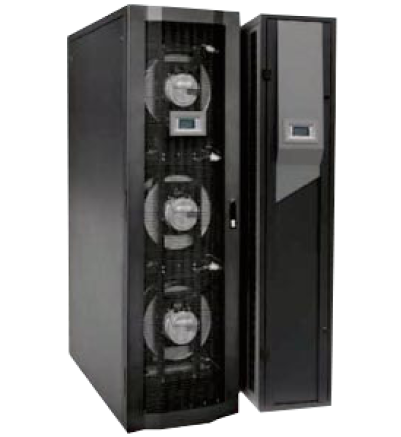

Система охлаждения

• 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
• Разделение горячего и холодного воздушных потоков внутри ЦОД значительно сокращает энергопотребление, что повышает эффективность системы в целом;
• Поддерживает воздушное, водяное охлаждение, использование чиллера, холодопроизводительность системы от 20 до 60 кВт;
• Разнообразие сочетаний энергосберегающих технологий для обеспечения наилучшего энергосберегающего эффекта: использование частотно-регулируемого компрессора, ЕС-вентилятора, электронного расширительного клапана, наружного блока с бесступенчатым регулированием скорости вращения и т.д.;
• Температура выходного воздушного потока составляет 37град. C, что обеспечивает коэффициент теплоотдачи – 100%.

Холодные/горячие воздушные потоки внутри ЦОД

Холодные и горячие воздушные потоки разделены и изолированы между собой внутри ЦОД, чтобы избежать перегрева отдельных узлов дата-центра. Это повышает общую эффективность системы охлаждения, увеличивает допустимые температуры входного и выходного воздушных потоков. Плотность мощности системы может достигать 15 кВт, что помогает уменьшить площадь для установки дата-центра и снизить затраты на строительство.

Рядная система охлаждения

Организация прохождения воздушного потока между стойками с ИТ-оборудованием непосредственно вблизи источника тепла обеспечивает увеличение плотности мощности системы, сокращение потери охлаждающей способности, повышению повышение температуры входных и выходных воздушных потоков, высокую эффективность и энергосбережение.

Моделирование воздушных потоков Дата-центра

Использование ПО для моделирования схемы построения дата-центра помогает прогнозировать температуру в помещении, траекторию воздушных потоков и охлаждающий эффект, избежать потерь холодопроизводительности, выдаваемой системой охлаждения и появления горячих узлов, а также обеспечить наилучшую схему размещения оборудования в системе.

Функция контроля многоуровневой системы кондиционирования

Многоуровневая система кондиционирования, запущенная в режиме интеллектуальной ротации, может охлаждать один блок и нагревать другой, повышать уровень влажности в одном блоке и понижать в другом, повышая, таким образом, общую эффективность охлаждающей системы.

• Режим компрессора.
  Когда наружняя температура выше, чем температура в помещении или просто не подходит для использования коррозионно стойкого насоса (например летом). В данном режиме охлаждение происходит за счет компрессора.

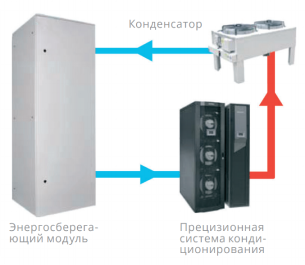

• Энергосберегающий режим.
  Когда темература внешней окружающей среды понижается ниже температуры в помещении (обычно ниже 15С) компрессор выключается и хладогент охлаждается за счет циркуляции через внешний блок.

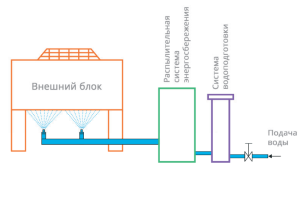

• Внешний блок с технологией распыления.

  Энергосберегающая технология с распылением на наружный блок состоит в том,что на теплообменник блока распыляется вода, разделенная на маленькие капли до состояния водяного облака. Когда вода испаряется, она поглощает большое количество тепла, Это позволяет уменьшить температуру воздушного потока и улучшить охлаждающий эффект наружного блока. Летом эта технология заставляет компрессор работать стабильно, повышает эффективность охлаждения и сэкономит энергию.

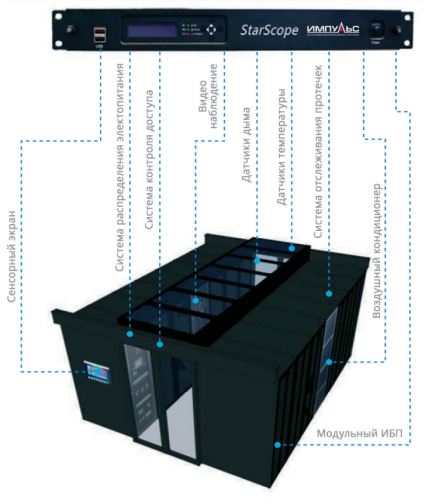

Система мониторинга ИМПУЛЬС включает в себя:

• Стандартные интерфейсы
• Панель расширения, включает в себя 8 портов RJ45
• Аппаратные средства и функции
• Расширение типа «сухой контакт». Разъем RJ11
• Мониторинг напряжения нейтраль-земля
• LCD дисплей
• 32GB SD Карта
• Многоуровневая система оповещений с возможностью подключения СМС-уведомлений
• Ультра долгая батарейная поддержка
